Блок преобразования питания

для работы страйкбольного привода от аккумулятора 12 вольт или блока питания

Можно использовать в тире
для организации электропитания одного страйкбольного привода от автомобильного аккумулятора 12 вольт или блока питания.

Можно использовать в тире
для организации электропитания одного страйкбольного привода от автомобильного аккумулятора 12 вольт или блока питания.

Можно использовать в мастерской
для диагностики неисправностей и проверки после ремонта страйкбольных приводов, работающих в системе управления
"Тир Контроль".

Можно использовать в мастерской
для диагностики неисправностей и проверки после ремонта страйкбольных приводов, работающих в системе управления
"Тир Контроль".

Цена:
4000 руб/шт

Наш специалист перезвонит вам в течение 10 минут в рабочее время.
Заказать блок питания

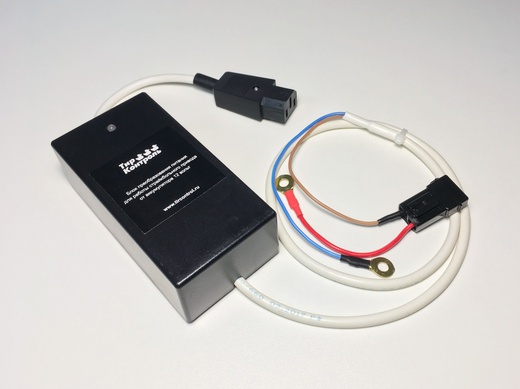

Характеристики блока преобразования питания (БПП)


  • Входное напряжение — 12 вольт.
  • Выходное напряжение на разъеме БПП — 10 вольт.
  • Потеря напряжения на кабеле длиной 4 метра — примерно 1,5 вольта.
  • В итоге до мотора привода под нагрузкой доходит 8,5 вольт.
  • Потребляемый ток при пиковой нагрузке — до 60 ампер.
  • Размер корпуса — 130х44х68 мм

Характеристики блока преобразования питания (БПП)

  • Входное напряжение — 12 вольт.
  • Выходное напряжение на разъеме БПП — 10 вольт.
  • Потеря напряжения на кабеле длиной 4 метра — примерно 1,5 вольта.
  • В итоге до мотора привода под нагрузкой доходит 8,5 вольт.
  • Потребляемый ток при пиковой нагрузке — до 60 ампер.
  • Размер корпуса — 130х44х68 мм

Электроцепь БПП полностью повторяет электроцепь аппаратного блока управления "Тир Контроль".
В зависимости от заряда аккумулятора, напряжение на моторе привода под нагрузкой может быть выше или ниже. Например, если аккумулятор разряжен до 11 вольт, то на привод под нагрузкой дойдет 8 вольт. Итоговое напряжение поступающее на мотор привода под нагрузкой можно регулировать длиной кабеля.

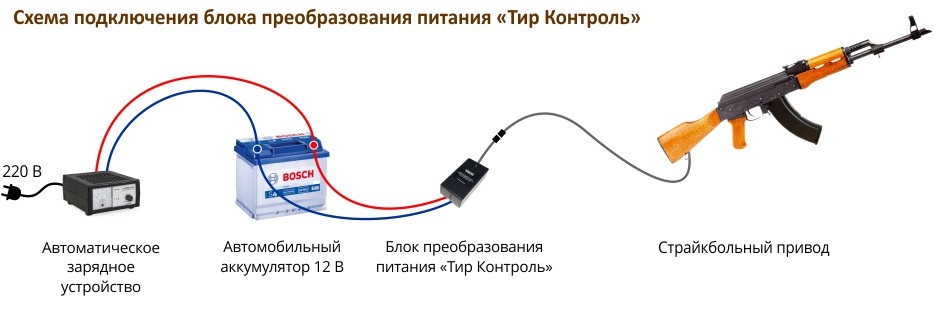

Питание БПП осуществляется автомобильным аккумулятором 12 вольт. Аккумулятор постоянно поддерживается в заряженном состоянии автоматическим зарядным устройством. Аккумулятор и зарядное устройство не входят в комплект поставки. Их можно приобрести в любом магазине автозапчастей. К одному автомобильному аккумулятору можно подключить до 8-ми БПП. Запитать БПП также можно от блока питания 12 вольт не менее 30 ампер.

Электроцепь БПП полностью повторяет электроцепь аппаратного блока управления "Тир Контроль".
В зависимости от заряда аккумулятора, напряжение на моторе привода под нагрузкой может быть выше или ниже. Например, если аккумулятор разряжен до 11 вольт, то на привод под нагрузкой дойдет 8 вольт. Итоговое напряжение поступающее на мотор привода под нагрузкой можно регулировать длиной кабеля.

Питание БПП осуществляется автомобильным аккумулятором 12 вольт. Аккумулятор постоянно поддерживается в заряженном состоянии автоматическим зарядным устройством. Аккумулятор и зарядное устройство не входят в комплект поставки. Их можно приобрести в любом магазине автозапчастей. К одному автомобильному аккумулятору можно подключить до 8-ми БПП. Запитать БПП также можно от блока питания 12 вольт не менее 30 ампер.

Контакты курка не выгорают
В стандартной заводской схеме
контакты курка страйкбольного привода пропускают через себя весь ток, необходимый для раскрутки мотора (до 60 ампер). Из-за этого между контактами курка возникает электрическая дуга и со временем они выгорают и автомат начинает стрелять через раз.

Электросхема БПП спроектирована таким образом, что через контакты курка проходит слабый сигнальный ток, а сильный ток до 60 ампер поступает напрямую на мотор привода. При такой схеме контакты курка не выгорают и они будут работать гораздо дольше, пока физически не сотрется металл.

Контакты курка не выгорают
В стандартной заводской схеме
контакты курка страйкбольного привода пропускают через себя весь ток, необходимый для раскрутки мотора (до 60 ампер). Из-за этого между контактами курка возникает электрическая дуга и со временем они выгорают и автомат начинает стрелять через раз.

Электросхема БПП спроектирована таким образом, что через контакты курка проходит слабый сигнальный ток, а сильный ток до 60 ампер поступает напрямую на мотор привода. При такой схеме контакты курка не выгорают и они будут работать гораздо дольше, пока физически не сотрется металл.

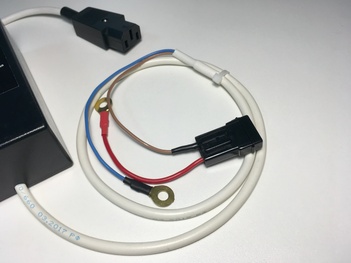

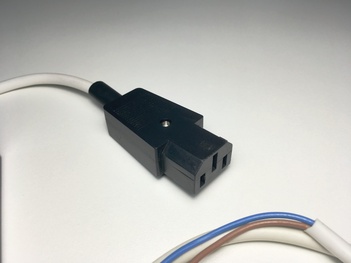

Лёгкое подключение кабеля к приводу
Подключение страйкбольного привода к кабелю занимает всего 10-15 минут и не требует специальных знаний и навыков. Необходимо лишь припаять провода к контактам мотора и контактам курка. Никаких механических деталей удалять из привода не нужно. Кабель длиной 4 метра входит в комплект поставки.

Смотрите подробную инструкцию по подключению приводов с фотографиями.

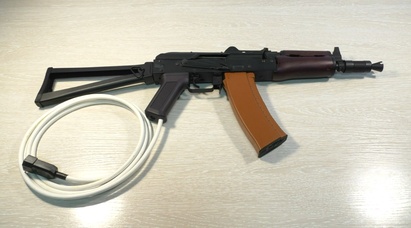

У нас вы также можете приобрести страйкбольные приводы с подключенным кабелем.

Лёгкое подключение кабеля к приводу
Подключение страйкбольного привода к кабелю занимает всего 10-15 минут и не требует специальных знаний и навыков. Необходимо лишь припаять провода к контактам мотора и контактам курка. Никаких механических деталей удалять из привода не нужно. Кабель длиной 4 метра входит в комплект поставки.

Смотрите подробную инструкцию по подключению приводов с фотографиями.

У нас вы также можете приобрести страйкбольные приводы с подключенным кабелем.

Диагностика неисправностей страйкбольного привода

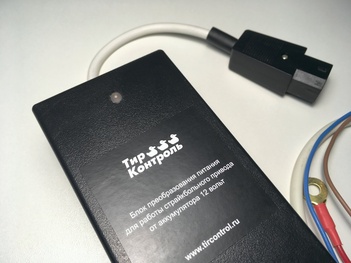

На корпусе БПП установлен светодиод, который в зависимости от режима работы светится зеленым или красным цветом.
С помощью этого светодиода можно диагностировать некоторые неисправности в электропитании страйкбольного привода.


Зеленый — подключено питание 12 вольт.
Красный — нажат курок на приводе.

Таблица диагностики неисправностей

                                             Симптомы                                                                                                              Причина

При нажатии на курок не загорается красный светодиод, нет выстрела.

Обрыв плюсового или куркового провода.
Возможно, оборваны все три провода.

При нажатии на курок загорается красный светодиод, но выстрела нет.

Обрыв минусового провода.

При подключении разъема привод сразу начинает стрелять без нажатия на курок, горит красный светодиод.

Замыкание плюсового и куркового провода.

При подключении привода загорается красный светодиод, при нажатии на курок выстрелов не происходит.

Замыкание плюсового и куркового провода, обрыв минусового провода.
