Руководство по эксплуатации блока управления «Тир Контроль» (USB)
Внимание! Внешний вид корпуса и расположение элементов управления на вашем аппаратном блоке может отличаться от представленных на фото в данной инструкции.
Оглавление
Состав комплекта
Аппаратный блок управления (АБУ)
Подключение АБУ к источнику питания 12 В
Подключение АБУ к компьютеру
Режим ручного управления
Подключение страйкбольных приводов к АБУ
Установка драйвера аппаратного блока управления (АБУ) в Windows 7
Программа «Тир Контроль»
Установка программы «Тир Контроль»
Обзор панели управления тиром
Сводный отчёт
Настройка стрелковых позиций
Настройка звуков выстрелов
Отправка отчётов на Email и SMS
Учёт выданных призов
Настройка пользователей
Отчёт по событиям
В комплект системы управления страйкбольным тиром «Тир Контроль» входит:
- Аппаратный блок управления (АБУ) – 1 шт.
- Интерфейсный кабель USB – 1 шт.
- Кабель питания 12 В – 1 шт.
- Комплект кабелей для подключения страйкбольных приводов – 4 шт.
- Программное обеспечение для ПК – 1 шт.
Аппаратный блок управления (АБУ), обеспечивает централизованное электропитание приводов и связь с управляющим программным обеспечением на компьютере. Один АБУ может питать, управлять и контролировать до шести страйкбольных приводов.
Аппаратный блок управления подключается к внешнему источнику питания 12 вольт кабелем, который входит в комплект поставки. Мы рекомендуем использовать автомобильный аккумулятор и автоматическое зарядное устройство, которое будет поддерживать аккумулятор в постоянно заряженном состоянии.
Зеленый переключатель на передней панели предназначен для включения питания АБУ.
Питание подключается к клеммам на передней панели АБУ.
У аппаратного блока есть защита от «переполюсовки». То есть, если перепутать плюс с минусом, то аппаратный блок просто не включится, но никакие детали и предохранители не сгорят.
Под клеммами питания установлена предохранительная колодка со стеклянным предохранителем номиналом 0,5 ампер, который защищает аппаратный блок от подачи высокого напряжения, если, например, вместо 12 вольт подключить 220 вольт.

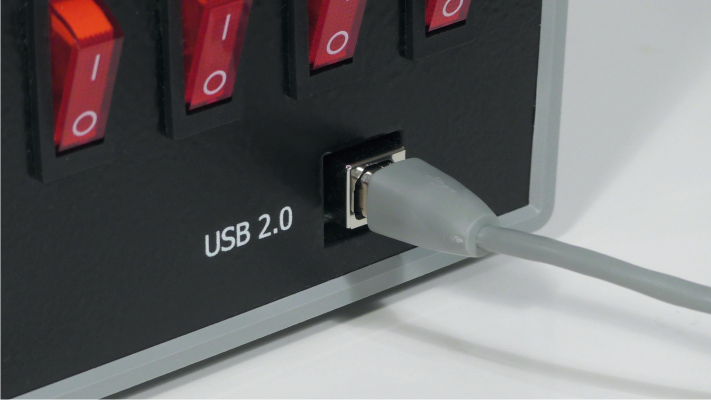

Аппаратный блок управления подключается к компьютеру USB кабелем, который входит в комплект поставки. Для подключения к компьютеру рекомендуется использовать порт USB версии 2.0.
На передней панели расположены переключатели для включения режима ручного управления стрельбой. Режим ручного управления необходим для запуска стрельбы только в том случае, если по каким-то причинам нет возможности запустить управляющую программу на компьютере (например, при выходе из строя компьютера или батареи ноутбука). Каждый привод включается отдельным переключателем под соответствующим номером.
Ручной режим можно запустить только когда кабель USB отключен от АБУ. Во время работы в режиме ручного управления подсчет выстрелов не осуществляется и статистика стрельб не учитывается, но каждое отключение и подключение USB кабеля записывается в статистику системных событий в программе "Тир Контроль".
Режим ручного управления можно полностью отключить с помощью скрытого тумблера, установленного внутри корпуса аппаратного блока.
Разъемы для подключения страйкбольных приводов находятся на задней панели аппаратного блока управления. Над каждым разъемом расположена соответствующая ему предохранительная колодка.
В предохранительной колодке используются стеклянные предохранители номиналом 20 ампер. При необходимости замены используйте только предохранители 20 А. Никогда не вставляйте вместо предохранителя «жучок», гвоздь или другие токопроводящие предметы. Это может привести к выходу из строя всего аппаратного блока управления.
Если произошло перегорание предохранителя, то это сигнал для проведения диагностики привода и силового кабеля. Предохранитель может перегорать только в нескольких случаях:
- некачественное соединение силового кабеля с клеммами мотора в приводе;
- короткое замыкание в силовом кабеле;
- использование тонкого провода для подключения питания к мотору (рекомендуется использовать провод ПВС 3х1,5);
- заклинивание мотора или механизма привода.
Внимание! В Windows 10 установка драйвера АБУ не требуется, он устанавливается автоматически при первом подключении АБУ к компьютеру.
Подключите аппаратный блок управления «Тир Контроль» к компьютеру при помощи USB кабеля.
Внимание! Важно, чтобы на этапе установки драйвера аппаратный блок управления был подключен к порту USB 2.0, а не USB 3.0.
После подключения АБУ к порту USB в правой нижней части экрана появится такое сообщение:

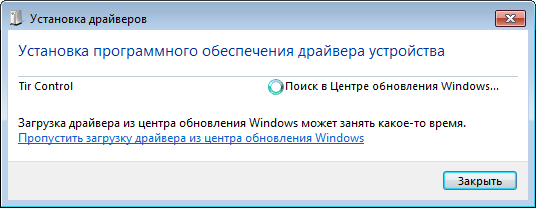

Щелкните на это сообщение, чтобы открыть окно Установка драйверов.
В окне Установка драйверов нажмите на ссылку Пропустить загрузку драйверов из центра обновления Windows.

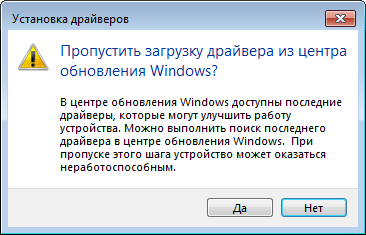

В открывшемся окне с вопросом «Пропустить загрузку драйвера…» нажмите Да и закройте окно Установка драйверов. Далее откройте Диспетчер устройств.
В диспетчере устройств найдите устройство Tir Control, щелкните по нему правой кнопкой мыши и выберите пункт Обновить драйверы.
В открывшемся окне выберите вариант Выполнить поиск драйверов на этом компьютере.
В следующем окне укажите путь к папке с файлом KeUsb2Com_Uni.inf (он должен быть в архиве с программой "Тир Контроль") и нажмите на кнопку Далее.
В появившемся предупреждении выберите вариант Все равно установить этот драйвер.
Далее появится окно с индикатором процесса установки драйвера. Установка драйвера займет не больше одной минуты.
В конце появится сообщение об успешном завершении обновления драйвера.

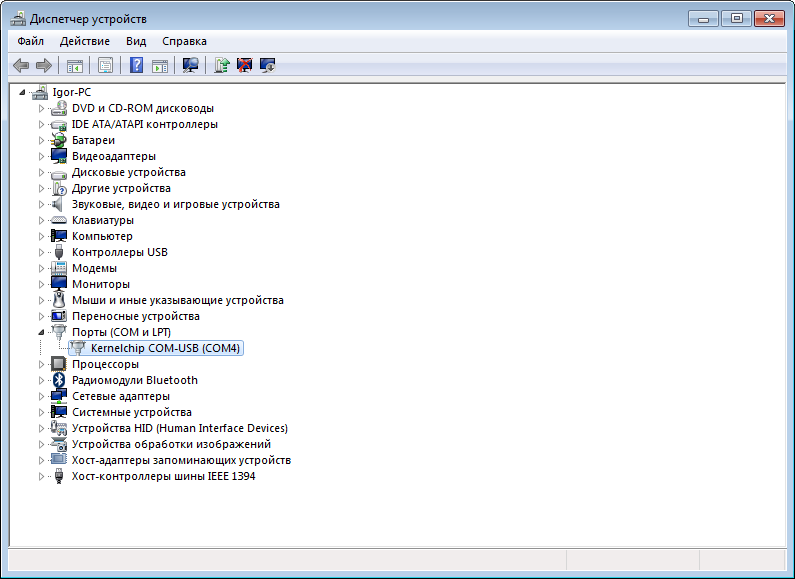

Теперь в диспетчере устройств аппаратный блок управления «Тир Контроль» будет находиться в разделе Порты (COM и LPT) под названием Kernelchip COM-USB.
